CUVE FIXE

Stockez et sécurisez vos productions fluides

Conforme aux exigences pharmaceutiques, cosmétiques, agroalimentaires

Finition électropoli RA < 0,51

Ce traitement permet d’augmenter la résistance à la corrosion en limitant la rétention des fluides mais aussi en facilitant le nettoyage des cuves et de l’ensemble de le tuyauterie.

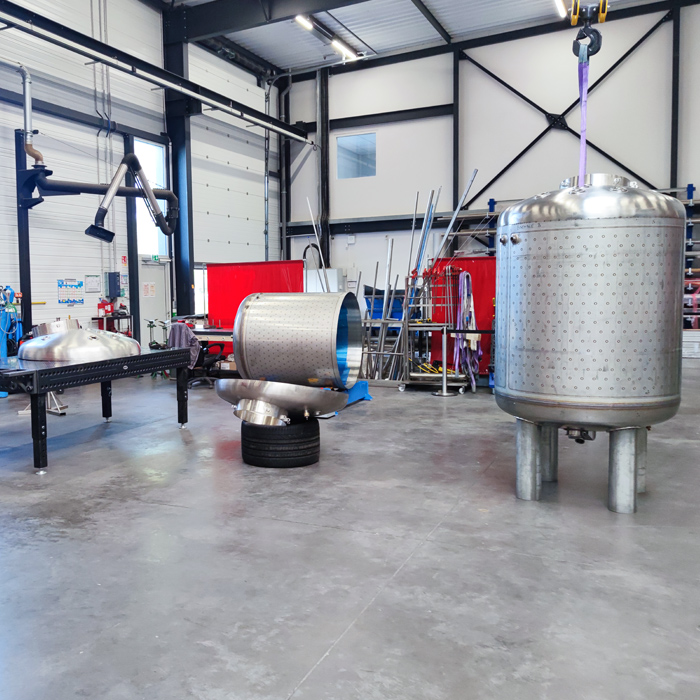

Simple, double ou triple enveloppe

Nos cuves fixes peuvent être munies d’une couche d’isolant ainsi que d’un système de maintien de la température interne. Tout cela grâce à une structure en plusieurs couches.

Contenance de 1000

à 10 000 litres

Afin de répondre à vos besoins de production, nous réalisons nos cuves fixes sur mesure avec une contenance adaptée à vos besoins actuels et futurs.

Cuve sous pression (DESP)

Nos équipes de soudeurs sont formées aux méthodes de fabrication permettant à un équipement de résister à des pressions allant jusqu’à 16 bars.

Maîtrisez le stockage en grandes quantités

de vos fluides de production et de nettoyage

Notre bureau d’études interne de Luzinay en Isère nous permet de vous proposer une solution de stockage fixe adaptée à vos besoins.

Agitation en fond de cuve ou pendulaire : afin d’homogénéiser le contenu de votre cuve nous pouvons intégré un système d’agitation à l’intérieur. Ce dernier, adapté à votre besoin (EXEMPLE), peut être contrôlé grâce à une IHM.
Sécurisation du stockage : nos cuves reçoivent un traitement de finition électropoli RA < 0,51 qui évite aux fluides de laisser des dépôts sur les parois. De plus, nous pouvons intégrer un système de nettoyage avec par exemple une boule de nettoyage rotative. Cela permet d’effectuer une stérilisation et un nettoyage en place.
Stockage hermétique : nos cuves fixes permettent l’utilisation de pressions allant de -1 à 3 bars. Elles peuvent ainsi tenir le vide mais également résister à la pression générée par des vapeurs sous 135 °C.
Haut et fond de cuve GRC : nos cuves ont un haut et un fond en dôme ce qui empêche la stagnation de l’eau et apporte une facilité de nettoyage.

Nous concevons également des cuves mobiles

LES AVANTAGES D’UNE CUVE FIXE

Un stockage adapté à votre structure

Les cuves fixes ont pour avantage d’avoir une capacité bien supérieure à ce qu’une cuve mobile peut permettre. Chez 3D Process nous pouvons concevoir des cuve fixes allant jusqu’à 10 000 litres de contenance.

Adapté à votre structure

Intégration dans votre chaine de production

Lors de la conception de votre cuve fixe nous prenons en compte un maximum de critères comme les spécificités propres à vos installations (configuration de vos locaux, normes en vigueur dans votre domaine d’activité, etc.). Ainsi nous dimensionnons la cuve fixe et ses éléments périphériques en conséquence (capteurs, évacuation, alimentation, etc.).

Association à un skid automatisé

Afin de contrôler l’ensemble des équipements électroniques qui composent la cuve fixe, nous pouvons l’associer à un SKID muni d’une IHM.

Stockage de gros volumes

Grande capacité

Nous pouvons concevoir des cuves fixes ayant une contenance allant jusqu’à 10 000 litres. Cela vous permet de stocker une grande quantité de matière première ou de produit fini. L’emploi de cuves gros volumes, associé à une SKID automatisé, permet le nettoyage d’équipements ou de tuyauteries de grandes tailles.

Vos process nécessitent des cuves de stockage ? Parlons-en

Un conception fiable et traçable

Respect des normes pour la thermorégulation

Le respect des normes internationales (GMP (Good Manufacturing Practices), FDA (Food and Drugs Administration), CE (Conformité Européenne) …) est primordial pour la réalisation de nos cuves fixes.

Remise systématique des documents des ouvrages exécutés

Nous fournissons un DOE avec toutes nos cuves fixes. Cela permet de tracer tous les éléments qui la composent en décrivant leurs caractéristiques techniques ainsi que les certificats associés.

Réalisation des FAT dans nos ateliers

Nous sommes équipés des utilités nécessaires à la réalisation complète des FAT pour réduire le temps des SAT. Nous pouvons ainsi vérifier le bon fonctionnement de près de 95 % de tous les composants de la cuve avant son installation.

UNE NEP FIXE SUR-MESURE

Une expertise pointue pour un process lavage optimal

Les NEP fixes 3D Process se composent toutes de cuves rondes afin d’éviter le développement bactériologique. Nous développons des NEP fixe se composant jusqu’à 4 cuves de 2500 litres, permettant ainsi d’assurer un nettoyage sur tout le site de production. Les bidons de détergeant peuvent aller jusqu’à 1000 litres sous la forme de cuves en plastique (IBC). Pour rendre la NEP plus disponible, 3D Process agrémente votre SKID NEP de pompes avec une plus grosse puissance ainsi que d’échangeurs thermiques pour limiter la durée des cycles. Toutes nos réalisations intègrent des composants de marques reconnues pour garantir la qualité et la facilité de maintenance des équipements.

NOS RÉALISATIONS

Découvrez nos solutions développées pour nos clients

Découvrez les réalisations de CIP fixes effectuées par notre équipe pour les marchés de l’agroalimentaire, la cosmétique et la pharmaceutique.

NEP fixe cosmétique

Spécialiste du secteur de la cosmétique, notre client a besoin de nettoyer en place l’équipement utilisé dans son process après chaque production. Le nouveau système de nettoyage en place doit entrer dans l’environnement existant et alimenter des laveurs existants.

Je découvre la réalisation

Ensemble de skids en container

Notre client est un laboratoire pharmaceutique situé en région Rhône-Alpes. Il développe des produits et solutions spécialisés et de haute qualité dans les domaines de la santé, des sciences de la vie, et des matériaux de haute performance. Son secteur d’activité l’oblige à être conforme à la FDA et respecter les GMP dans ses process de fabrication.

J'en apprends plus sur la réalisation

NEP fixe agroalimentaire

Spécialiste dans l’agroalimentaire, notre client souhaitait avoir une meilleure maitrise de ses liquides fluides et gagner en fiabilité dans le nettoyage entre ces cycles de production. Pour limiter le temps d’arrêt de sa production, la NEP développée lui confère un système de lavage rapide et efficace.

J'en sais plus sur la réalisation

NEP mobile

3D Process ne réalise pas que des NEP fixes. Nous nous adaptons à vos besoins et pouvons également vous proposer des NEP mobiles pour les secteurs pharmaceutiques, cosmétiques ou agroalimentaires.

Je découvre les NEP mobiles

Je découvre toutes les réalisations

PARLONS DE VOTRE PROJET

Vous êtes dans le secteur de la cosmétique, de l’agroalimentaire ou de la pharmaceutique ? Vous avez besoin d’un nettoyage rapide, conforme et répétable ? Nos NEP sont faîtes pour vous ! Contactez-nous pour que nous puissions parler de vos besoins et vous proposer la solution adaptée.
